基于开源二兄弟MediaPipe+Rerun实现人体姿势跟踪可视化

  • By 51ITO
  • Apr 28, 2024 - 2 min read



译者 | 朱先忠

审校 | 重楼

摘要本文将通过实际操作并结合编程方式介绍如何通过开源工具Rerun轻松实现基于开源框架MediaPipe的人体姿态跟踪的可视化呈现。

概述

本文中,我们探索一个利用开源框架MediaPipe的功能二维和三维方式跟踪人体姿势的使用情形。使这一探索更有趣味的是由开源可视化工具Rerun提供的可视化展示,该工具能够提供人类动作姿势的整体视图。

您将一步步跟随作者使用MediaPipe在2D和3D环境中跟踪人体姿势,并探索工具Rerun的可视化功能。

人体姿势跟踪

人体姿势跟踪是计算机视觉中的一项任务,其重点是识别关键的身体位置、分析姿势和对动作进行分类。这项技术的核心是一个预先训练的机器学习模型,用于评估视觉输入,并在图像坐标和3D世界坐标中识别身体上的地标。该技术的应用场景包括但不限于人机交互、运动分析、游戏、虚拟现实、增强现实、健康等领域

有一个完美的模型固然很好,但不幸的是,目前的模型仍然不完美。尽管数据集可能存储了多种体型数据,但人体在个体之间有所不同。每个人身体的独特性都带来了挑战,尤其是对于那些手臂和腿部尺寸不标准的人来说,这可能会导致使用这项技术时精度较低。在考虑将这项技术集成到系统中时,承认不准确的可能性至关重要。希望科学界正在进行的努力将为开发更强大的模型铺平道路。

除了缺乏准确性之外,使用这项技术还需要考虑伦理和法律因素。例如,如果个人未经同意,在公共场所拍摄人体姿势可能会侵犯隐私权。在现实世界中实施这项技术之前,考虑到任何道德和法律问题都是至关重要

先决条件和初始设置

首先安装所需的库:

# 安装所需的Python包
pip install mediapipe
pip install numpy
pip install opencv-python<4.6
pip install requests>=2.31,<3
pip install rerun-sdk

# 也可以直接使用配置文件requirements.txt
pip install -r examples/python/human_pose_tracking/requirements.txt

使用MediaPipe跟踪人体姿势

谷歌提供的姿势地标检测指南中的图像(参考文献1)谷歌提供的姿势地标检测指南中的图像(参考文献1)

对于希望集成计算机视觉和机器学习的设备ML解决方案的开发人员来说,基于Python语言的MediaPipe框架正是一个方便的工具。

在下面的代码中,MediaPipe姿态标志检测被用于检测图像中人体的标志。该模型可以将身体姿势标志检测为图像坐标和3D世界坐标。一旦成功运行ML模型,就可以使用图像坐标和3D世界坐标来可视化输出。

import mediapipe as mp
import numpy as np
from typing import Any
import numpy.typing as npt
import cv2


"""

从Mediapipe姿势结果中读取二维地标位置。

Args:
 results (Any): Mediapipe Pose results.
 image_width (int): Width of the input image.
 image_height (int): Height of the input image.

 Returns:
 np.array | None: Array of 2D landmark positions or None if no landmarks are detected.
"""
def read_landmark_positions_2d(
 results: Any,
 image_width: int,
 image_height: int,
) -> npt.NDArray[np.float32] | None:
 if results.pose_landmarks is None:
 return None
 else:
 # 提取标准化的地标位置并将其缩放为图像尺寸
 normalized_landmarks = [results.pose_landmarks.landmark[lm] for lm in mp.solutions.pose.PoseLandmark]
 return np.array([(image_width * lm.x, image_height * lm.y) for lm in normalized_landmarks])


"""

从Mediapipe Pose结果中读取三维地标位置。

Args:
 results (Any): Mediapipe Pose results.

 Returns:
 np.array | None: Array of 3D landmark positions or None if no landmarks are detected.
"""
def read_landmark_positions_3d(
 results: Any,
) -> npt.NDArray[np.float32] | None:
 if results.pose_landmarks is None:
 return None
 else:
 # 提取三维地标位置
 landmarks = [results.pose_world_landmarks.landmark[lm] for lm in mp.solutions.pose.PoseLandmark]
 return np.array([(lm.x, lm.y, lm.z) for lm in landmarks])


"""

跟踪并分析输入图像中的姿势。

Args:
 image_path (str): Path to the input image.
"""
def track_pose(image_path: str) -> None:
 # 读取图像,将颜色转换为RGB格式
 image = cv2.imread(image_path)
 image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

 # 创建Pose模型实例
 pose_detector = mp.solutions.pose.Pose(static_image_mode=True)

 # 处理图像以获得姿势标志
 results = pose_detector.process(image)
 h, w, _ = image.shape

 # 读取二维和三维地标位置
 landmark_positions_2d = read_landmark_positions_2d(results, w, h)
 landmark_positions_3d = read_landmark_positions_3d(results)

使用Rerun可视化MediaPipe的输出

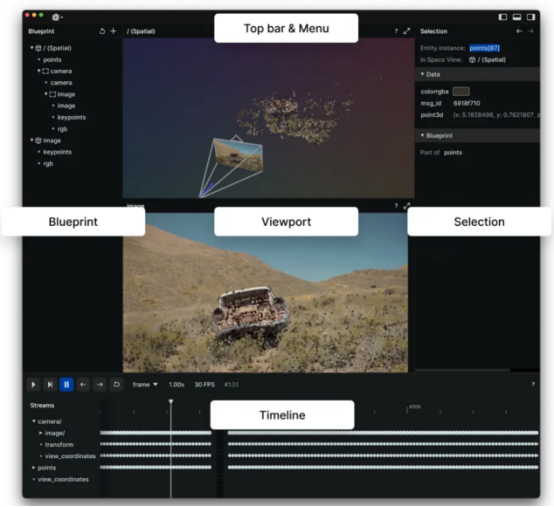

Rerun图像浏览器(图像来自于Rerun官方文档,参考资料2)Rerun图像浏览器(图像来自于Rerun官方文档,参考资料2)

Rerun可作为多模态数据的可视化工具。通过Rerun图像浏览,您可以构建布局、自定义可视化以及与数据交互。本节的其余部分详细介绍如何使用Rerun SDK在Rerun图像浏览器中记录和显示数据

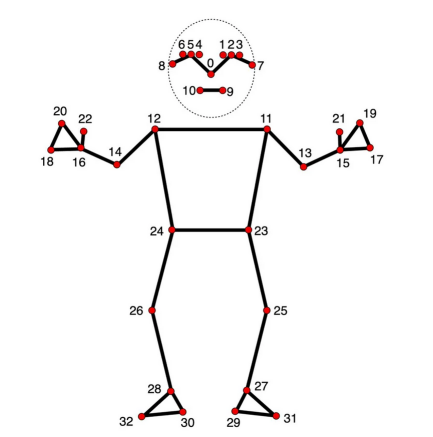

姿势标志模型(谷歌通过姿势标志检测指南拍摄的图像,参考资料1)姿势标志模型(谷歌通过姿势标志检测指南拍摄的图像,参考资料1)

在二维和三维点中,指定点之间的连接至关重要。定义这些连接会自动渲染它们之间的线。使用MediaPipe提供的信息,可以从pose_connections集合获取姿势点连接,然后使用Annotation Context将它们设置为关键点连接。

rr.log(
 "/",
 rr.AnnotationContext(
 rr.ClassDescription(
 info=rr.AnnotationInfo(id=0, label="Person"),
 keypoint_annotatinotallow=[rr.AnnotationInfo(id=lm.value, label=lm.name) for lm in mp_pose.PoseLandmark],
 keypoint_cnotallow=mp_pose.POSE_CONNECTIONS,
 )
 ),
 timeless=True,
 )

图像坐标——二维位置

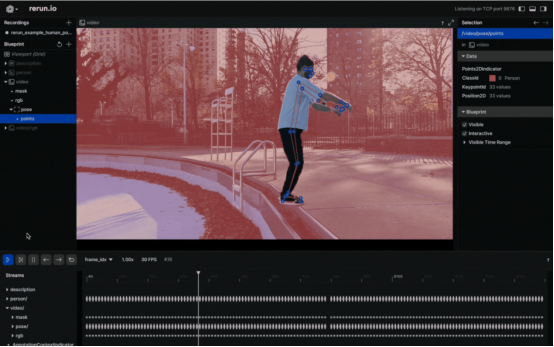

将人的姿势可视化为2D点(作者本人提供的图像)将人的姿势可视化为2D点(作者本人提供的图像)

在视频中以可视化方式观察身体姿势的标志似乎是一个不错的选择。要实现这一点,您需要仔细遵循Rerun文档中有关Entities和Components相关介绍其中,实体路径层次结构(The Entity Path Hierarchy)页面描述了如何在同一实体上记录多个组件。例如,您可以创建“video”实体,并包括视频的“video/rgb”组件和身体姿势的“video/pose”组件。不过,如果你打算把它用于视频设计中的话,你需要认真掌握时间线的概念。每个帧可以与适当的数据相关联。

以下是一个可以将视频上的2D点可视化的函数

def track_pose_2d(video_path: str) -> None:
 mp_pose = mp.solutions.pose

 with closing(VideoSource(video_path)) as video_source, mp_pose.Pose() as pose:
 for idx, bgr_frame in enumerate(video_source.stream_bgr()):
 if max_frame_count is not None and idx >= max_frame_count:
 break

 rgb = cv2.cvtColor(bgr_frame.data, cv2.COLOR_BGR2RGB)

 # 将帧与数据关联
 rr.set_time_seconds("time", bgr_frame.time)
 rr.set_time_sequence("frame_idx", bgr_frame.idx)

 # 呈现视频
 rr.log("video/rgb", rr.Image(rgb).compress(jpeg_quality=75))

 # 获取预测结果
 results = pose.process(rgb)
 h, w, _ = rgb.shape

 # 把2D点记录到'video'实体中
 landmark_positions_2d = read_landmark_positions_2d(results, w, h)
 if landmark_positions_2d is not None:
 rr.log(
 "video/pose/points",
 rr.Points2D(landmark_positions_2d, class_ids=0, keypoint_ids=mp_pose.PoseLandmark),
 )

三维世界坐标——三维点

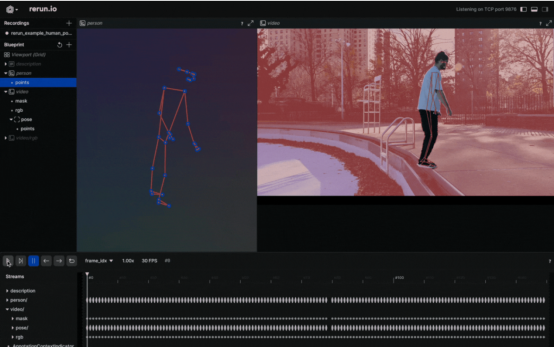

将人的姿势可视化为3D点(作者本人提供的图像)将人的姿势可视化为3D点(作者本人提供的图像)

当你有三维点的时候,为什么要选择二维点呢?创建一个新实体,将其命名为“Person”,并输出有关这些三维点的数据这就行了这样就可以创建人体姿势的三维演示。

以下是操作方法:

def track_pose_3d(video_path: str, *, segment: bool, max_frame_count: int | None) -> None:
 mp_pose = mp.solutions.pose

 rr.log("person", rr.ViewCoordinates.RIGHT_HAND_Y_DOWN, timeless=True)

 with closing(VideoSource(video_path)) as video_source, mp_pose.Pose() as pose:
 for idx, bgr_frame in enumerate(video_source.stream_bgr()):
 if max_frame_count is not None and idx >= max_frame_count:
 break

 rgb = cv2.cvtColor(bgr_frame.data, cv2.COLOR_BGR2RGB)

 # 把帧与数据关联起来
 rr.set_time_seconds("time", bgr_frame.time)
 rr.set_time_sequence("frame_idx", bgr_frame.idx)

 # 呈现视频
 rr.log("video/rgb", rr.Image(rgb).compress(jpeg_quality=75))

 # 取得预测结果
 results = pose.process(rgb)
 h, w, _ = rgb.shape

 # 对于3D呈现的新的实例"Person"
 landmark_positions_3d = read_landmark_positions_3d(results)
 if landmark_positions_3d is not None:
 rr.log(
 "person/pose/points",
 rr.Points3D(landmark_positions_3d, class_ids=0, keypoint_ids=mp_pose.PoseLandmark),
 )

源代码探索

重点介绍“人体姿势跟踪”示例的主要部分。对于那些喜欢动手的人来说,这个例子的完整源代码可以在GitHub(https://github.com/rerun-io/rerun/blob/latest/examples/python/human_pose_tracking/main.py)上找到。您可以随意探索、修改和理解其中实现的内部工作原理。

提示和建议

1.压缩图像以提高效率

您可以通过压缩记录的图像来提高整个过程的速度:

rr.log(
 "video",
 rr.Image(img).compress(jpeg_quality=75)
)

2.限制内存使用

如果你记录的数据超过了RAM的容量,它就会开始丢弃旧数据。默认限制是系统RAM的75%。如果你想增加这个限制,可以使用命令行参数——内存限制。有关内存限制的更多信息,请参阅Rerun“如何限制内存使用”页面信息

3.根据您的需求定制视觉效果

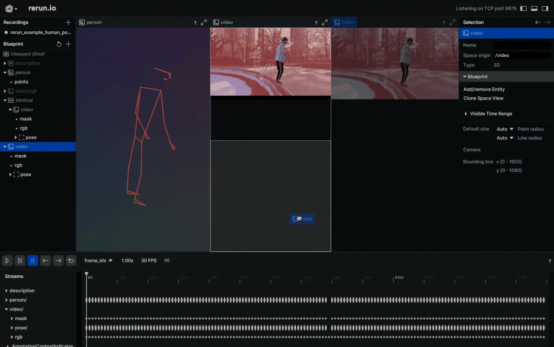

自定义Rerun查看器(作者本人提供的图像)自定义Rerun查看器(作者本人提供的图像)

超越人体姿势跟踪

如果你觉得这篇文章有用且有见地,下面再推荐一篇类似主题的文章:

另外,经常分享一些关于计算机视觉和机器人的可视化教程。

参考资料

[1]谷歌公司的论文Pose Landmark Detection Guide本页面的部分内容转载自谷歌创建和共享的作品,根据Creative Commons 4.0 Attribution许可证中描述的条款使用

[2] Rerun官方参考文档,可根据MIT许可使用

译者介绍

朱先忠,51CTO社区编辑,51CTO专家博客、讲师,潍坊一所高校计算机教师,自由编程界老兵一枚。

原文标题:Human Pose Tracking with MediaPipe in 2D and 3D: Rerun Showcase,作者:Andreas Naoum
