OSPF（Open Shortest Path First）是一种广泛使用的内部网关协议（IGP），用于在自治系统（AS）内进行路由选择。与传统的RIP（路由信息协议）等基于距离向量的协议不同，OSPF采用基于链路状态的算法，通过收集网络中的链路状态信息，使用Dijkstra算法来计算出到达每个网络的最短路径。这一过程在路由器内部形成了一个以自己为根的最短路径树（SPF树），用以构建路由表，并指导数据包的转发。

本文将深入述OSPF的工作原理，并探讨其在未来的发展趋势中的应用。

OSPF操作于IP层之上，使用IP协议号89，并以组播地址224.0.0.5来发送协议包。在OSPF中，Router-ID（路由器标识符）是用来唯一标识一个OSPF域内的路由器。Router-ID可以通过手动配置或系统自动配置的方式设定。OSPF Area是OSPF中的一个关键概念，用于标识OSPF的区域。这些区域从逻辑上将网络设备划分为不同的组，每组都有一个唯一的区域号（Area ID）进行标识。这种区域划分有助于优化路由计算和网络管理。

OSPF使用Cost（开销）作为路由的度量值，每一个激活了OSPF的接口都会维护一个接口Cost值，一条OSPF路由的Cost值可以理解为是从目的网段到本路由器沿途所有入接口的Cost值累加。它是一个整数值，通常与链路的带宽成反比，带宽越高，Cost值越低，路由器就更有可能选择该路径作为最佳路径。接口开销的计算公式为：接口开销=带宽参考值/接口带宽,带宽参考值是可以配置的，缺省值为100M。例如，如果一个Ethernet接口的带宽为100Mbit/s，则其开销的默认值为1。

OSPF的工作方式可以概括为以下几个关键步骤：

1. 邻居发现与邻接关系建立

OSPF通过发送Hello报文来发现邻居路由器并建立邻接关系，当两个路由器之间的链路状态发生变化时，它们会通过交换Hello报文来更新邻居关系。但不是跟所有邻居都建立邻接关系，它们会在广播型网络中选举DR和BDR，网络内所有路由器只与DR和BDR建立邻接关系。

在下图的案例中，有两个广播域：R1和R2通过串口连接的点对点的链路，没有DR和BDR；R2、R3、R4和R5通过二层交换机连接在一起，这四个路由器互为邻居关系，但不会都建立邻接关系，假设R2、R5分别为DR和BDR，当R3通过G0/0/0接口发送一个Hello包时，只会发给R2、R5，R4则是通过DR收到R3的Hello包，因此广播域内的路由器只与DR和BDR建立邻接关系来传递链路状态信息。

2. 传递链路状态信息

每个OSPF路由器会收集关于其接口和链路的状态信息，并生成LSA(Link State Advertisement，链路状态公告)。LSA包含有关路由器接口的详细信息，如接口IP地址、掩码、类型和开销等。路由器通过交换LSA来构建整个网络的LSDB(Link State Database，链路状态数据库)，LSDB中包含了整个自治系统内所有路由器的链路状态信息。

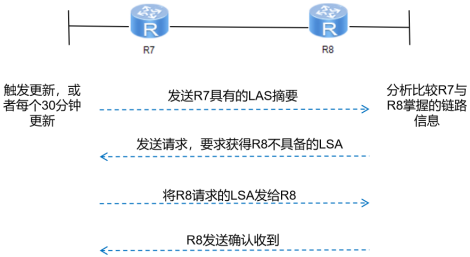

在传递链路状态信息的过程中，采用增量更新机制，只发邻居需要的LSA。当网络拓扑发生变化时，受影响的路由器会生成新的LSA，并将其传播到整个网络。所有路由器重新运行SPF算法，更新路由表以反映新的网络状态。若没有发生变化，每隔30分钟更新一次。收敛之后，区域内所有路由器具有相同的LSDB。

3. 最短路径优先（SPF）算法

每个路由器使用Dijkstra算法对LSDB中的链路状态信息进行分析，计算到达所有网络的最短路径。这些计算结果用于构建路由表，指导数据包的转发。与RIP基于跳数选择最优路径不同，OSPF基于链路开销选择最优路径，每台路由器分别以自己为跟节点计算最短路径树。

4.OSPF分区域管理

同一个区域内路由器才会建立邻居关系交换LSA，收敛后，同一个区域内所有设备具有相同的LSDB，这个LSDB反映了区域内的链路状态，再计算区域内的路由。不同区域之间，由区域边界路由器ABR直接转发路由。每个区域有一个ID，ID是32位二进制，可以表示为一个十进制数，也可以表示为点分十进制形式。区域0（等价于区域0.0.0.0）为骨干区域，所有非骨干区域间通信都要通过骨干区域0转发。

OSPF在全球范围内的企业和互联网服务提供商（ISP）中得到了广泛应用。它的主要优势包括以下几个方面：

• 支持大型复杂网络：OSPF能够处理数以千计路由器的网络，而保持快速的收敛性。
• 灵活的网络设计：OSPF支持多种网络类型，包括广播、非广播、点到点和点到多点。
• 可扩展性：OSPF通过区域划分（Areas）来减少路由更新带来的开销，支持可扩展的网络设计。
• 高效的路由计算：OSPF使用Dijkstra算法，能够快速计算出最短路径。

随着技术的进步，OSPF也在不断地发展和改进。未来的OSPF可能会包括以下几个发展方向：

1.集成人工智能（AI）

AI可以用于优化路由决策，提高网络性能和可靠性。通过机器学习算法，OSPF可以更智能地预测网络流量模式，动态调整路由策略。

2.自动化和自愈能力

利用AI和机器学习，OSPF可以实现网络的自动化管理，自动检测和修复故障，增强网络的自愈能力，减少人工干预，提高网络的稳定性和可靠性。

3.多域OSPF（MOSPF）

MOSPF旨在解决跨多个自治系统路由的问题，允许不同AS之间的路由器交换路由信息。这将促进更大范围的网络互联，提高全球互联网的效率。

4.安全性增强

随着网络攻击的日益复杂，OSPF需要更强的安全特性来保护路由信息不被篡改。通过研究和开发新的加密和认证机制，确保路由信息的完整性和保密性。

OSPF作为一种成熟的路由协议，在现代网络中扮演着至关重要的角色。随着AI技术的融合和网络需求的不断变化，未来的OSPF将朝着更智能、自适应、安全和可靠的方向发展，更好地适应不断变化的网络环境，并提供更高效、弹性和优质的网络服务。同时，与其他技术的整合也将使OSPF能够更好地应对未来互联网的挑战和需求。
